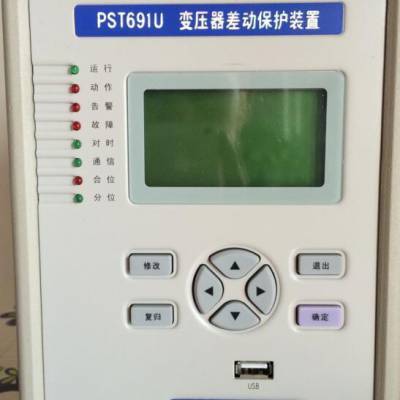

功能

　　z差动保护

　　z二次谐波和三次谐波制动

　　z差动速断保护

　　z差流越限告警

　　z TA断线判别

　　z采集非电量保护动作信息

　　z GPS对时（秒脉冲、分脉冲或IRIG-B方式）

　　原理说明

　　1 二次谐波和三次谐波制动的差动保护

　　2 差动速断保护

　　当任一相差电流大于差动速断定值时，装置跳闸。

　　3 差流越限告警

　　当任一相差电流大于差流越限定值，经延时，装置发信。

　　4 TA断线

　　变压器在额定电流下运行，任一侧的任一相TA断线时，装置可根据控制字发信或闭锁差动。

　　5 整定计算

　　6 采集非电量保护动作信息

　　对于告警类的非电量保护，如轻瓦斯告警，超温告警，油位异常等不涉及跳开关的非电量保护，可直接接入本装置进行采集，并上传置自动化系统。

　　对于跳闸类的非电量保护，如重瓦斯跳闸，超温跳闸，压力释放跳闸等需要直接跳开关的非电量保护，应该将其接入本体保护装置，由本体保护装置跳开关。同时本体保护装置输出相应的动作接点接入本装置以记录动作情况，并由本装置将动作信息上传自动化系统。

　　7 两侧差动

　　若装置为两侧差动，则(1X13，1X14)，(1X15，1X16)，(1X17，1X18)不需要接线，并且把中压侧平衡系数整定为0。
